Antennen-Steckdose EU 3503
Katalognummer J0200
UVP inkl. MwSt.
12,90
€
Details zur Produktsicherheit:
Verantwortliche Person für die EU
Online-Katalog des Herstellers. Produkte zur Zeit nicht bestellbar.
Grundinformationen
| Marke | EMOS |
|---|---|
| Katalognummer | J0200 |
| Produktnummer | 2501000100 |
| EAN | 8595025301727 |
Erweiterte Beschreibung

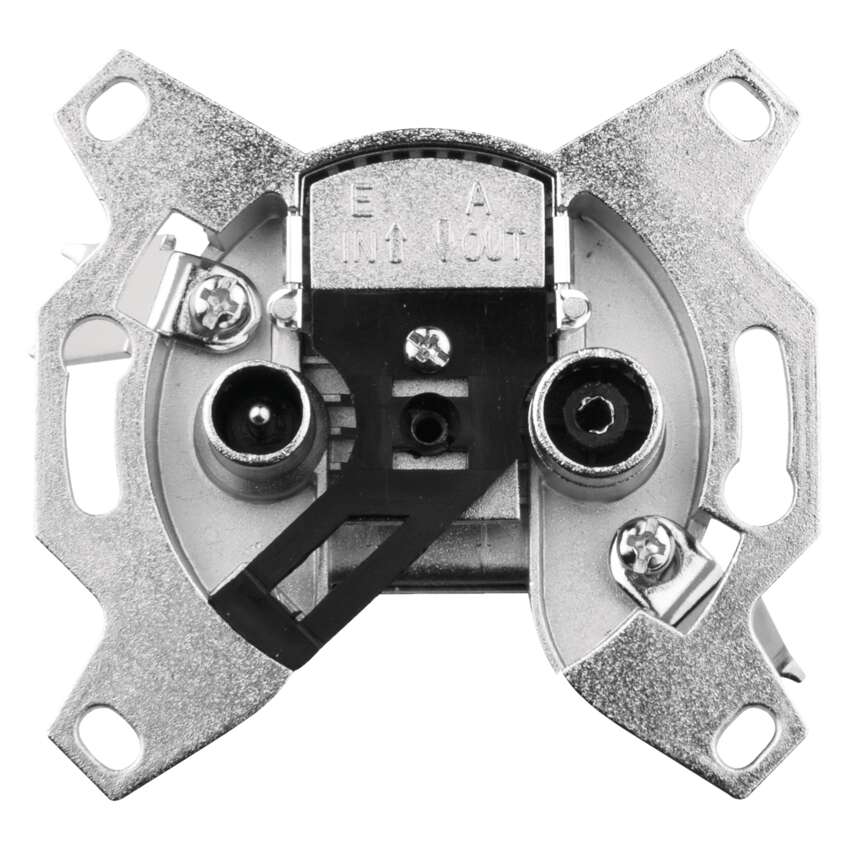

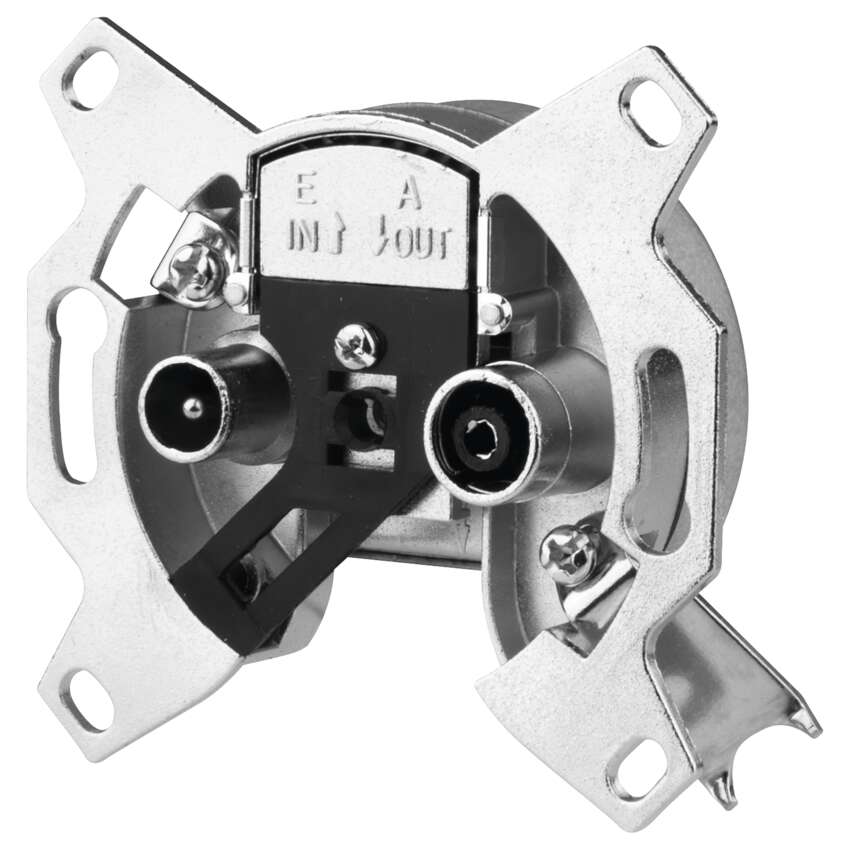

Antennensteckdose
Antennensteckdose EU 3503 mit 3 dB Dämpfung und Buchsen für TV + Radio wird verwendet, um z.B. Antenne mit TV oder Set-Top-Box zu verbinden. Die Steckdose ist nicht durchlässig für Gleichspannung.
>

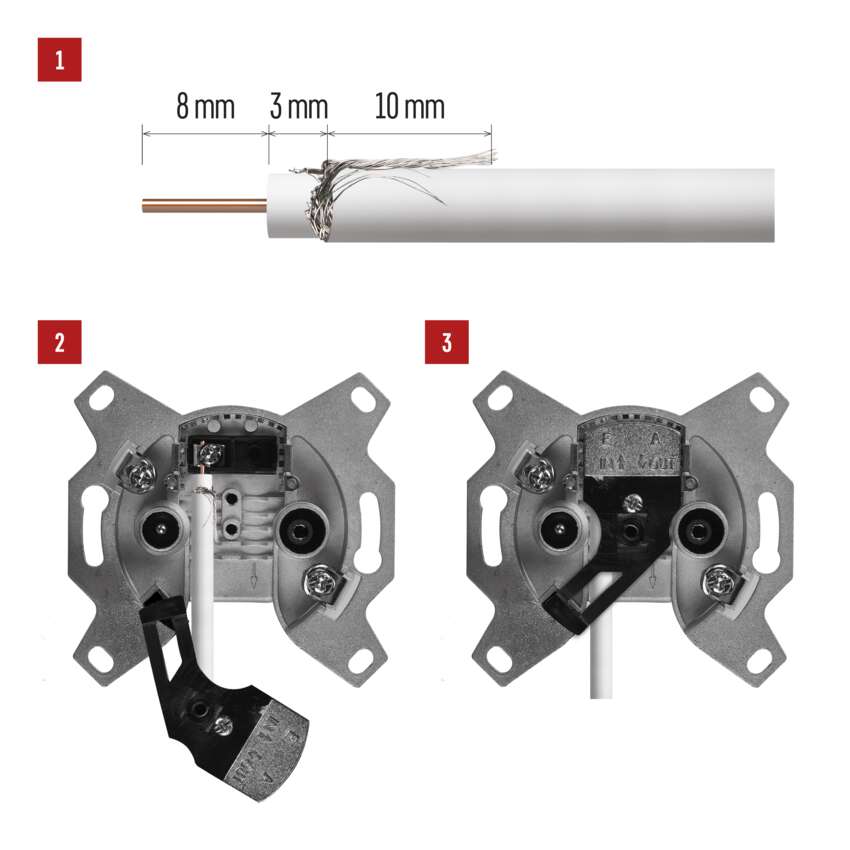

Installation:
- Den äußeren Teil des Kabels (Mantel) abisolieren, dann das Drahtgeflecht auf die im Bild gezeigte Form ausrichten und dieses Geflecht auf den im Bild gezeigten äußeren Teil des Kabels legen.
- Den Buchsendeckel abschrauben und das Kabel mit dem Innenleiter nach innen legen, wie im Bild gezeigt, wobei das Geflecht auf dem Boden des Kabelmantels verbleibt. Vermeiden Sie einen Kurzschluss des Litzendrahtes mit dem Innenleiter.
- Schrauben Sie den Buchsendeckel wieder auf.
Die wichtigsten Parameter
| Ausführung | abschließend |
|---|---|
| Enddämpfung | 3 dB |
| Bezeichnung | TV (3,5) + R (4) |
| Abdeckung enthalten | nein |
Andere Parameter
| Durchgangsdämpfung | nicht aufgeführt |
|---|---|
| Typ der Konnektoren | IEC |
| Abmessungen | 26 × 60 × 60 mm |
| Verkaufsverpackung | 1 St, Schachtel |
