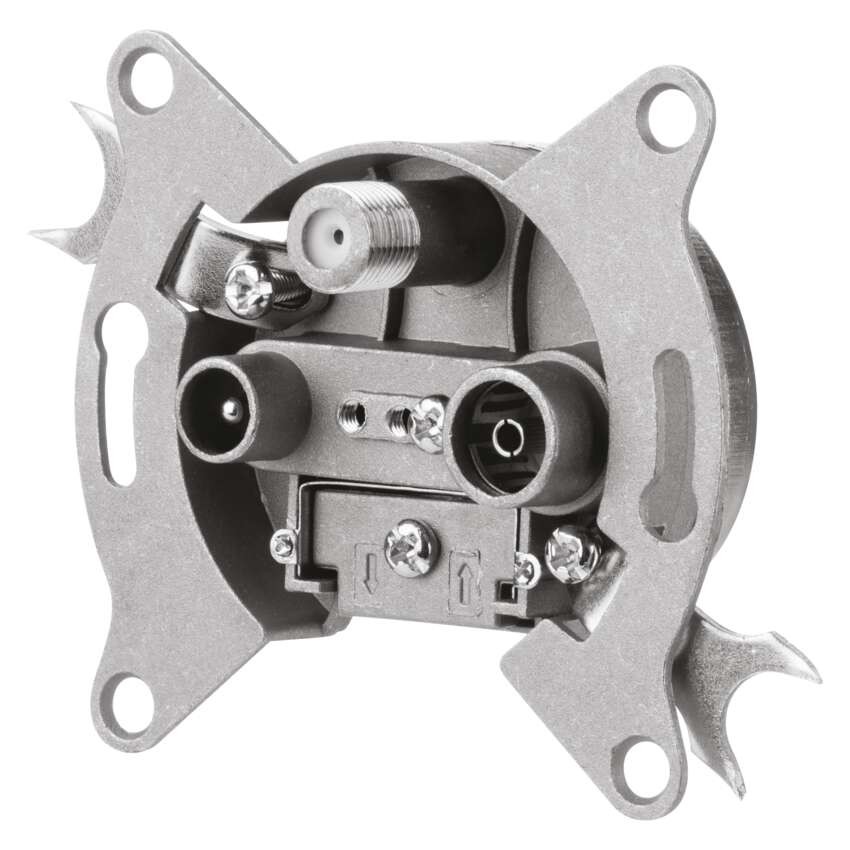

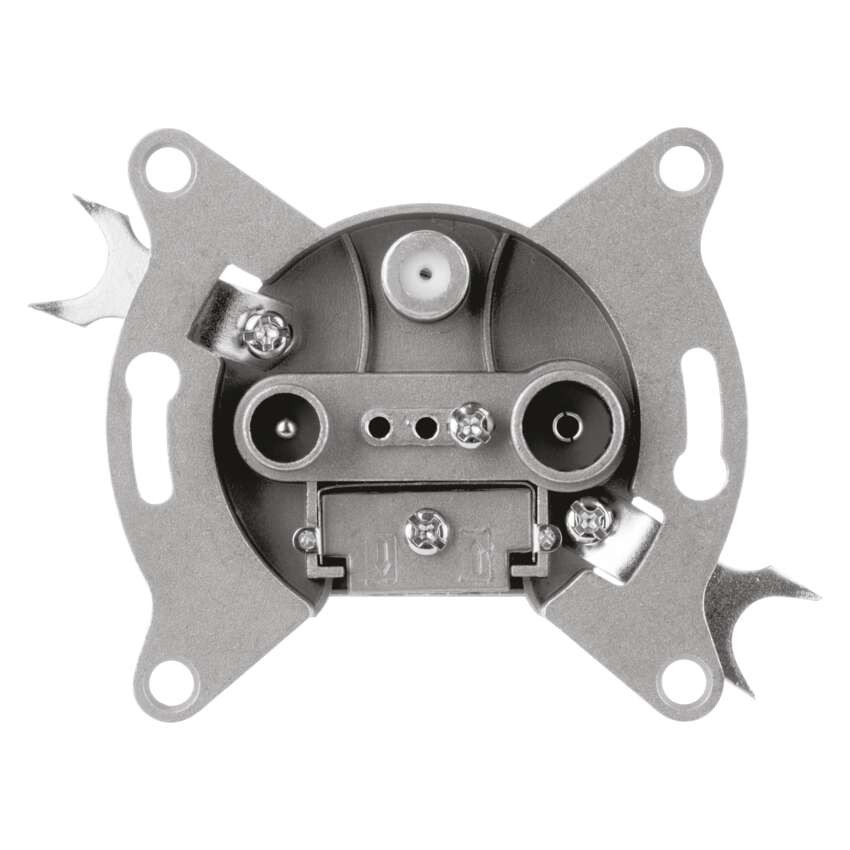

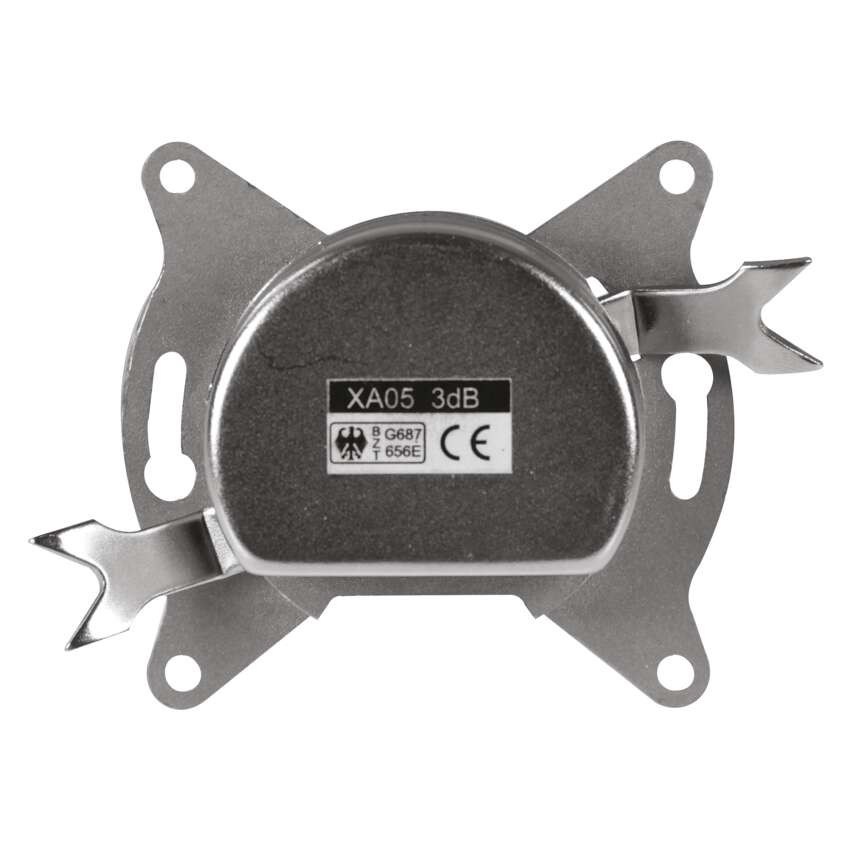

Antennen-Steckdose EU3303E, Enddose
| Marke | EMOS |
|---|---|
| Katalognummer | J0240E |
| Produktnummer | 2501000330 |
| EAN | 8595025378460 |
Erweiterte Beschreibung
Satellitensteckdose
Satellitensteckdose EU 3303 mit 3 dB Dämpfung und Buchsen für TV + Radio + SAT verbindet z.B. Antenne mit TV, Satellit oder Set-Top-Box. SAT-Buchse ist Durchgang für Gleichspannung und kann auch zur Durchleitung der Stromversorgung des Vorverstärkers in der terrestrischen Antenne verwendet werden.

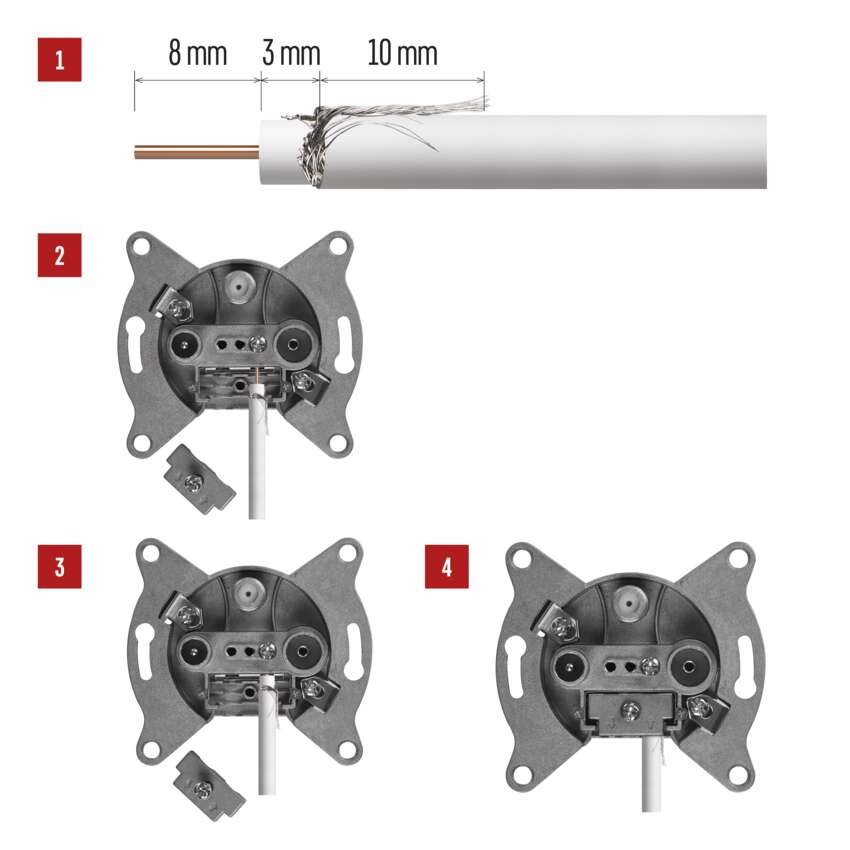

Installation:
- Den äußeren Teil des Kabels (Mantel) abisolieren, dann das Drahtgeflecht auf die im Bild gezeigte Form ausrichten und dieses Geflecht auf den im Bild gezeigten äußeren Teil des Kabels legen.
- Den Buchsendeckel abschrauben und das Kabel mit dem Innenleiter wie im Bild gezeigt hineinlegen. Vermeiden Sie einen Kurzschluss des Geflechts mit dem Innenleiter.
- Setzen Sie den Innenleiter ein und lassen Sie das Geflecht auf der Unterseite des Kabelmantels liegen
- Schrauben Sie den Buchsendeckel zurück.
FAQ – häufige Fragen
EU3303E ist für weniger anspruchsvolle Installationen geeignet - es ist vernickelt.
Der Unterschied liegt nur in der Ausführung.
EU3303E ist für weniger anspruchsvolle Installationen geeignet.
EU 3303 ist ein Gussteil aus einer Zink-Aluminium-Legierung mit einer Nickeloberfläche. EU3303E ist ein Gussteil aus einer Zink-Aluminium-Legierung ohne Oberflächenbehandlung.
>
Sie können zwischen A6004.3 und A6004.8 wählen.
Die obere Buchse ist für einen Satelliten, der sich nicht an der Teilnehmerbuchse befindet. Daher ist die obere Buchse ein Blindstopfen. Wenn Sie eine Steckdose mit einem Satelliten darin hätten, würden Sie einfach die obere Kappe abnehmen.
Ja, alle unsere Steckdosen sind mit ABB-Steckdosenabdeckungen kompatibel.
| Ausführung | abschließend |
|---|---|
| Enddämpfung | 3 dB |
| Bezeichnung | TV (2) + R (2) + SAT (3) |
| Abdeckung enthalten | nein |
| Durchgangsdämpfung | nicht aufgeführt |
|---|---|
| Typ der Konnektoren | IEC + F (female) |
| Abmessungen | 26 × 60 × 60 mm |
| Verkaufsverpackung | 1 St, Schachtel |
